Промышленные электрические системы с каждым годом становятся все сложнее. Поскольку все больше предприятий полагаются на преобразователи частоты, выпрямители, системы ИБП, сварочное оборудование и другие нелинейные нагрузки, гармонические искажения стали серьезной угрозой качеству электроэнергии, сроку службы оборудования и непрерывности производства.
Ан Панель активного фильтра гармоник предлагает практичный и интеллектуальный способ решения этих проблем. Вместо того, чтобы ориентироваться только на одну частоту, он постоянно обнаруживает гармонические токи и подает компенсирующий ток в реальном времени. Это делает его особенно полезным на предприятиях, где электрические условия меняются в течение дня.
Для производителей настоящая проблема не в том, существуют ли гармоники. Реальная проблема заключается в том, как выбрать правильную панель активного фильтра гармоник для конкретной электрической системы, профиля нагрузки и будущих потребностей в расширении.
Панель активного фильтра гармоник предназначена для уменьшения токов гармоник, генерируемых нелинейными нагрузками. Эти нагрузки искажают форму сигнала тока и могут вызвать перегрев, нежелательные отключения, низкий коэффициент мощности, искажения напряжения и снижение эффективности оборудования.

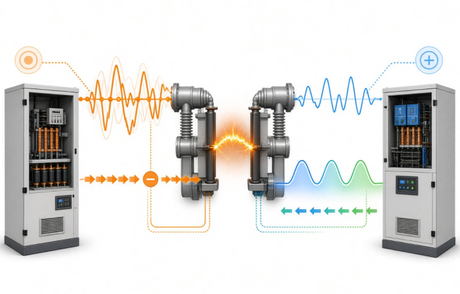

Панель работает, измеряя гармонические составляющие в электрической системе и генерируя противоположный ток, который их нейтрализует. Работа в режиме реального времени дает активному фильтру большое преимущество в системах, где условия нагрузки постоянно меняются.
С практической точки зрения, панель активного фильтра гармоник может помочь стабилизировать всю энергосеть, повысить надежность оборудования и снизить скрытые затраты, связанные с низким качеством электроэнергии.
Гармоники больше не являются второстепенной проблемой. На многих заводах они являются одной из основных причин электрической нестабильности. Современные производственные линии часто включают в себя множество устройств, которые неравномерно отбирают ток из сети.
Общие источники гармоник включают в себя:
- Частотно-регулируемые приводы.
- Системы ИБП.
- Выпрямители и инверторы.
- Сварочные аппараты.
- Сервосистемы и средства автоматизации.
- Большие системы управления двигателем.
Когда эти нагрузки работают вместе, возникающие искажения могут повлиять на трансформаторы, кабели, распределительные устройства, конденсаторы и чувствительные системы управления. Со временем это может привести к увеличению затрат на техническое обслуживание, снижению эффективности и более неожиданным простоям.
Для таких отраслей, как металлургия, нефтехимия, автомобилестроение, бумажная, текстильная и строительная промышленность, контроль гармоник часто является необходимостью, а не вариантом.
Самый эффективный способ выбора активной панели фильтра гармоник — начать с измерений, а не с предположений. Каждая электрическая система имеет различную структуру нагрузки, различную структуру шин и различное рабочее поведение.
Правильная оценка должна включать в себя:
- Измерение гармонического тока в точке общего соединения.
- Анализ искажений тока и напряжения.
- Профилирование нагрузки при нормальном и пиковом производстве.
- Определение доминирующих гармонических порядков.
- Обзор существующих конденсаторных батарей, реакторов и компенсационного оборудования.
- Обзор однолинейной схемы и анализ топологии системы.
Этот шаг важен, поскольку фильтр должен быть адаптирован к реальным условиям, а не к теоретическим. Панель, выбранная только по размеру трансформатора или общей установленной мощности, часто бывает слишком маленькой, слишком большой или неудачно расположена.
Выбор размера – одна из важнейших частей процесса выбора. Если фильтр недостаточного размера, это не решит проблему. Если он слишком велик, инвестиции могут оказаться неоправданно высокими.
При выборе размера следует руководствоваться следующими факторами:
Первый вход – это измеренный гармонический ток. Чем выше искажение, тем больше требуемая компенсационная способность.
Если нелинейные нагрузки часто включаются и выключаются, фильтр должен иметь возможность быстро реагировать и поддерживать стабильную компенсацию в изменяющихся условиях.
Заводы часто со временем добавляют больше приводов, больше автоматизации или новые технологические линии. Хороший дизайн должен оставлять место для роста.
Должен быть включен практический буфер, чтобы система могла работать в реальных условиях эксплуатации, а не только в условиях испытаний. Это особенно важно на предприятиях с сезонными или циклическими изменениями производства.
Как только необходимая мощность станет известна, следующим шагом будет тщательное сравнение характеристик продукта. Не все панели активных фильтров гармоник предназначены для одной и той же рабочей среды.
Панель должна иметь возможность снижать гармонические искажения до уровня, приемлемого для внутренних требований объекта и ожиданий коммунальных предприятий. Он также должен оставаться эффективным при динамических изменениях нагрузки.
Быстрое реагирование имеет решающее значение на предприятиях, где нагрузки быстро меняются. Фильтр должен обнаруживать и корректировать искажения достаточно быстро, чтобы поддерживать стабильность системы.
Мощный активный фильтр должен охватывать доминирующие порядки гармоник, обычно встречающиеся в промышленных условиях. В большинстве случаев к ним относятся 5-я, 7-я, 11-я и 13-я гармоники.
Фильтр должен соответствовать фактическому напряжению системы, независимо от того, основан ли проект на распределении низкого напряжения или на другом настроенном уровне.
Промышленные условия часто характеризуются жарой, пылью, вибрацией и продолжительным временем работы. Корпус и тепловая конструкция должны соответствовать условиям площадки.
Хорошая панель должна обеспечивать четкие рабочие данные, сигналы тревоги и видимость состояния системы. Это значительно упрощает обслуживание и устранение неполадок.
Не каждая система нуждается в одинаковом подходе к смягчению последствий. В некоторых учреждениях наилучший результат достигается при сочетании технологий, а не при использовании только одного метода.
| Тип решения | Основной принцип | Лучший вариант использования | Основное ограничение |
|---|---|---|---|
| Панель активного фильтра гармоник | Подает компенсирующий ток в режиме реального времени | Переменные нагрузки и динамические промышленные системы | Более высокая первоначальная стоимость |
| Пассивный фильтр | Использует настроенные реакторно-емкостные сети. | Стабильные, предсказуемые гармонические профили | Ограниченная гибкость |
| Гибридное решение | Сочетает в себе активные и пассивные элементы | Крупные предприятия со смешанными гармоническими условиями | Требуется более сильный инженерный проект |
Для многих современных промышленных предприятий активный или гибридный подход обеспечивает наиболее надежную долгосрочную выгоду, поскольку условия производства редко остаются постоянными.
В разных отраслях создаются разные гармонические профили. Понимание приложения помогает сузить выбор правильной конфигурации панели.
Сталелитейные заводы, плавильные цеха и прокатные станы часто используют большие приводы и выпрямители. Они создают тяжелые гармонические нагрузки, которые могут вызвать нагрузку на трансформаторы и распределительные устройства.
Насосы, компрессоры и линии непрерывного технологического процесса часто полагаются на частотно-регулируемые приводы и системы управления. Стабильное качество электроэнергии необходимо для предотвращения перебоев в процессе.
На линиях автомобильного производства используется множество роботов, сервосистем, сварочных станций и автоматизированных конвейеров. Эти нагрузки могут быстро меняться и требуют оперативного контроля гармоник.
В этих отраслях часто используются длинные производственные линии с распределенной нагрузкой на двигатели. Подавление гармоник повышает стабильность линии и помогает защитить системы привода.
Производство цемента, стекла, керамики и связанные с ними операции часто требуют сложных электрических условий. Активная фильтрация помогает снизить нагрузку на электрическую инфраструктуру.
Многие проекты терпят неудачу не потому, что технология неправильная, а потому, что процесс отбора не завершен.
Избегайте этих ошибок:
- Выбор фильтра без измерения реальных данных о гармониках.
- Игнорирование роста нагрузки в течение следующих нескольких лет.
- Забывание просмотреть существующие конденсаторные батареи и реакторы.
- Рассматривать фильтрацию гармоник как отдельное устройство, а не как часть комплексной стратегии обеспечения качества электроэнергии.
- Выбор только по цене без проверки инженерной поддержки и сервисных возможностей.
Правильно выбранная панель должна соответствовать системе, характеру нагрузки и модели обслуживания установки.
В реальных проектах наиболее эффективные результаты часто достигаются благодаря скоординированному подходу. Активные фильтры гармоник работают лучше всего, когда они рассматриваются вместе с компенсацией реактивной мощности, расстроенными реакторами и планированием на уровне системы.
Это особенно важно на промышленных предприятиях, которые уже используют конденсаторные батареи или планируют модернизацию системы коррекции коэффициента мощности. Если система компенсации не скоординирована правильно, еще одной проблемой может стать резонанс.
Таким образом, хорошо разработанное решение должно учитывать:
- Гармоническое смягчение.
- Компенсация реактивной мощности.
- Улучшение коэффициента мощности.
- Стабильность системы.
- Планирование будущих мощностей.
Вот почему многие промышленные покупатели предпочитают поставщика, который может предоставить конденсаторы, реакторы и активную фильтрацию как часть одного комплексного решения по обеспечению качества электроэнергии.
Прежде чем завершить работу над панелью, обратите внимание на следующие моменты:
1. Подтвердите измеренные уровни гармоник.
2. Определить доминирующие нелинейные нагрузки.
3. Проверьте напряжение системы и структуру шины.
4. Проверьте существующее компенсационное оборудование.
5. Определите целевой уровень искажений.
6. Добавьте достаточный запас мощности.
7. Проверьте условия корпуса, охлаждения и установки.
8. Проверьте послепродажную поддержку и возможности ввода в эксплуатацию.
9. Планируйте будущий рост производства.
10. Убедитесь, что систему можно легко контролировать и обслуживать.
Этот контрольный список может предотвратить дорогостоящие изменения конструкции в дальнейшем и обеспечить правильную работу выбранной панели с первого дня.
Панель с активным фильтром гармоник – это не просто продукт. Это часть более широкой стратегии качества электроэнергии. Это означает, что производитель должен понимать как производительность оборудования, так и поведение системы.
DINGNUO ELECTRIC CO., Ltd. поддерживает промышленных клиентов, предлагая конденсаторы, реакторы и решения по обеспечению качества электроэнергии, предназначенные для требовательных приложений. Для металлургических, нефтехимических, автомобильных, бумажных, текстильных, строительных материалов и муниципальных проектов такая комплексная поддержка может существенно повлиять на успех проекта.
Когда поставщик понимает электрическую систему, поведение нагрузки и рабочую среду, результат обычно становится более стабильным, более эффективным и простым в обслуживании.
Выбор правильной панели активного фильтра гармоник требует точных измерений, тщательного подбора размеров и четкого понимания электрической системы. Лучшим решением является то, которое соответствует вашему реальному профилю нагрузки, поддерживает будущее расширение и бесперебойно работает с существующим компенсационным оборудованием.
Целью промышленных пользователей является не только снижение гармоник. Цель — защитить оборудование, повысить стабильность системы и создать более надежную производственную среду.
Его основная цель — уменьшить гармонические искажения путем обнаружения нежелательных гармонических токов и подачи компенсационного тока в реальном времени.
Вам нужны данные измерения гармоник, профилирование нагрузки и информация о топологии системы. Размер фильтра следует выбирать с учетом фактического тока гармоник и будущего роста нагрузки.
Да, но его основная функция — подавление гармоник. Для обеспечения полной производительности его часто используют вместе с оборудованием компенсации реактивной мощности.
Наибольшую выгоду получают отрасли промышленности с большим количеством нелинейных нагрузок, особенно металлургия, нефтехимия, автомобилестроение, бумажная, текстильная и строительная промышленность.
Фильтр недостаточного размера может не эффективно снижать гармоники, может перегружаться в пиковых условиях и не может решить исходную проблему качества электроэнергии.
В системах с меняющимися нагрузками да. Активные фильтры более гибки и могут реагировать в режиме реального времени. Пассивные фильтры лучше подходят для стабильных и предсказуемых условий гармоник.
