고조파 네트워크에서는 잘못된 보상 선택이 득보다 해를 끼칠 수 있습니다. 에이 표준 커패시터 뱅크는 역률을 향상시킬 수 있지만 고조파가 풍부한 산업 시스템에서는 공진 위험, 커패시터 스트레스 및 전압 왜곡도 증가할 수 있습니다. 디튜닝된 고조파 필터 는 시스템을 위험한 공진 지점에서 멀리 이동시키고 설치를 보호하도록 설계되었습니다.
제조업체, 금속 공장, 석유화학 시설, 자동차 라인 및 기타 혹독한 환경의 경우 이러한 차이는 이론적인 것이 아닙니다. 이는 가동 시간, 커패시터 수명, 전력 품질 및 장기적인 소유 비용에 직접적인 영향을 미칩니다.
표준 커패시터 뱅크는 역률을 개선하고 유틸리티 시스템의 부담을 줄이기 위해 무효 전력을 공급합니다. 안정적이고 고조파가 낮은 환경에서는 무효 전력 보상을 위한 비용 효율적이고 간단한 솔루션인 경우가 많습니다.
네트워크에 VFD, 정류기, 용접기, 유도로 또는 대형 전자 드라이브와 같은 많은 비선형 부하가 포함된 경우에는 한계가 나타납니다. 이러한 경우 커패시터 뱅크는 네트워크 인덕턴스와 상호 작용하여 고조파를 제어하는 대신 고조파를 증폭하는 공진 조건을 생성할 수 있습니다.
- 상대적으로 일정한 하중을 받는 시설.
- 고조파 왜곡이 낮은 네트워크.
- 고조파 완화보다는 주로 역률 보정에 초점을 맞춘 애플리케이션입니다.
- 고조파 전류 증폭.
- 과열 및 조기 커패시터 고장.
- 5차, 7차 또는 기타 주요 고조파와의 공명.
종종 커패시터와 직렬 리액터로 제작되는 디튜닝된 고조파 필터는 시스템의 공진 주파수를 가장 낮은 유효 고조파 아래로 이동시켜 공진을 방지하도록 설계되었습니다. 이는 커패시터 뱅크를 보호하고 네트워크에서 고조파 증폭 가능성을 줄이는 데 도움이 됩니다.
실제로 디튜닝된 리액터는 시스템 설계 및 고조파 프로파일에 따라 5.67%, 7% 또는 14%와 같은 튜닝 값을 갖는 산업용 커패시터 뱅크에 일반적으로 사용됩니다. 50Hz 시스템의 일반적인 7% 디튜닝 솔루션은 5차 고조파 아래인 189Hz 부근에서 튜닝됩니다.
- 공명 위험을 줄입니다.
- 고조파 과부하로부터 커패시터를 보호합니다.
- 고조파 환경에서 보다 안전한 무효전력 보상을 제공합니다.

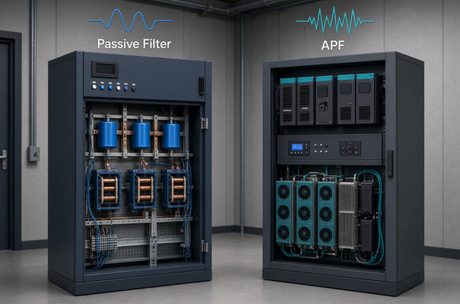

디튜닝된 고조파 필터는 완전한 능동형 고조파 완화 시스템이 아닙니다. 공진을 제어하고 일부 고조파 스트레스를 흡수하는 데 도움이 되지만, 매우 심각한 고조파 문제에는 여전히 능동 필터링이나 하이브리드 설계와 같은 더 광범위한 솔루션이 필요할 수 있습니다.
| 항목 | 표준 커패시터 뱅크 | 디튜닝된 고조파 필터 |
|---|---|---|
| 주요 목적 | 역률 보정 | 공진 보호 기능을 갖춘 역률 보정 |
| 고조파 행동 | 고조파 증폭 가능 | 고조파 공진을 방지하도록 설계됨 |
| 최적의 핏 | 저조파 네트워크 | 고조파 산업 네트워크 |
| 위험 수준 | 비선형 시스템에서 더 높음 | 고조파가 풍부한 시스템에서 더 낮음 |
| 비용 | 초기 비용 절감 | 초기 비용은 높고 위험 프로필은 낮음 |
| 유지보수 영향 | 열악한 네트워크에서 더 높은 스트레스 | 더 나은 커패시터 보호 및 더 긴 서비스 수명 |
비선형 하중이 사이트를 지배할 때 네트워크는 더욱 민감해집니다. 이러한 조건에서 커패시터 뱅크와 시스템 인덕턴스는 고유 주파수가 기존 고조파와 겹치는 LC 회로를 형성하여 공진 및 전압 왜곡을 일으킬 수 있습니다.
이것이 바로 커패시터 선택이 kvar 정격만을 기준으로 해서는 안 되는 이유입니다. 실제 질문은 사이트에 고조파가 있는지, 그 강도가 얼마나 강한지, 그리고 보상 장치가 시스템을 공진에 더 가깝게 또는 더 멀리 이동시킬 것인지 여부입니다.
- 커패시터가 반복적으로 고장납니다.
- 명백한 과부하 없이 회로 차단기가 작동합니다.
- 변압기나 케이블이 예상보다 뜨거워집니다.
- 전력 품질 판독 결과 THD가 높거나 전압이 불안정한 것으로 나타납니다.
실질적인 선택 과정은 고조파 측정부터 시작됩니다. 커패시터 뱅크를 선택하기 전에 엔지니어는 THD를 측정하고, 주요 고조파 차수를 식별하고, 보상 장치가 시스템의 공진 주파수에 어떻게 영향을 미치는지 모델링해야 합니다.
유용한 필드 규칙은 간단합니다. 고조파 왜곡이 이미 존재하고 시스템에 큰 비선형 부하가 포함된 경우 일반적으로 디튜닝된 설계가 표준 커패시터 뱅크보다 더 안전합니다. 많은 산업 사례, 특히 5차 고조파 응력이 일반적인 경우, 디튜닝은 선택적 업그레이드가 아닌 표준 엔지니어링 예방 조치가 됩니다.
1. 연결점에서 고조파 왜곡을 측정합니다.
2. 지배적인 하중 유형과 조화 차수를 식별합니다.
3. 변압기 크기, 케이블 길이 및 네트워크 임피던스를 검토합니다.
4. 무효 전력 장비를 추가하기 전에 공진 위험을 확인하십시오.
5. 측정된 환경에 따라 표준 또는 디튠 보상을 선택합니다.
야금, 석유화학 공장, 자동차 라인 및 기타 중공업 현장에서 비선형 부하는 일반적으로 일상 작업의 일부입니다. 이러한 환경은 종종 대형 모터, 드라이브, 정류기 및 스위칭 장비를 결합하여 고조파 스트레스를 높이고 일반 커패시터 뱅크를 덜 관대하게 만듭니다.
도시 인프라 및 대규모 공정 시설의 경우 하나의 커패시터 뱅크 고장으로 인한 비용이 표준 설계와 디튜닝 설계 간의 가격 차이보다 클 수 있습니다. 이것이 바로 많은 전력 품질 엔지니어가 디튜닝을 기술적 결정뿐만 아니라 신뢰성 결정으로 간주하는 이유입니다.
- 표준 커패시터 뱅크 : 저왜곡 시스템, 간단한 역률 보정 필요.
- 디튜닝된 고조파 필터 : VFD, 정류기, 용광로 또는 불안정한 고조파 조건이 있는 플랜트.
조달 관점에서 볼 때 가장 저렴한 시스템이 항상 가장 저렴한 시스템은 아닙니다. 고조파 네트워크에서 저가형 커패시터 뱅크는 가동 중지 시간, 교체 주기, 공진 관련 스트레스로 인한 에너지 손실을 통해 숨겨진 비용을 발생시킬 수 있습니다.
엔지니어링 관점에서 볼 때 더 나은 질문은 다음과 같습니다. '현재의 조화 환경은 무엇이며 확장 후에는 어떻게 변화할 것인가?' 이 질문은 많은 공장이 시간이 지남에 따라 새로운 드라이브와 자동화 장비를 추가하여 안전한 네트워크를 조화에 민감한 네트워크로 자동으로 전환할 수 있기 때문에 중요합니다.
플랜트에 이미 상당한 고조파 소스가 있는 경우 먼저 디튜닝된 보호를 선택 하고 측정 후에 추가로 최적화하십시오. 이 접근 방식은 신뢰성 우선 설계에 부합하며 예방 가능한 커패시터 오류를 방지하는 데 도움이 됩니다.
커패시터 및 리액터 제조업체인 DINGNUO ELECTRIC CO., Ltd.는 산업 작동 조건에 맞는 무효 전력 보상 및 고조파 제어 솔루션으로 고객을 지원할 수 있습니다. 올바른 설계는 사이트 데이터, 부하 동작, 전압 수준 및 장기 운영 목표에 따라 달라지기 때문에 이는 중요합니다.
수출 지향적인 제조업체와 EPC 팀의 경우 가장 중요한 지원은 제품 공급뿐만 아니라 애플리케이션 지침, 크기 조정 논리 및 시스템 수준 매칭입니다. 잘 설계된 디튜닝 고조파 필터 패키지는 표준 커패시터 뱅크보다 더 강력한 수명주기 가치를 제공하는 경우가 많습니다.
고조파 네트워크에서는 대부분의 산업 사례에서 선택이 명확합니다. 표준 커패시터 뱅크는 고조파 위험이 낮은 경우에만 적합한 반면, 디튜닝된 고조파 필터는 장비를 보호하고 안정적인 전력 품질을 유지하기 위한 훨씬 안전한 경로를 제공합니다.
플랜트가 VFD, 정류기, 용광로 또는 기타 비선형 부하로 작동하는 경우 다음 단계는 설치 전 고조파 평가 및 보상 설계 검토입니다. 전력 품질 평가를 요청하고 가정이 아닌 실제 작동 조건에 맞게 시스템을 설계하십시오.
표준 커패시터 뱅크는 주로 역률을 교정하는 반면, 디튜닝된 고조파 필터는 고조파가 많은 시스템에서 공진을 방지하는 데도 도움이 됩니다.
고조파 레벨이 낮고 공진 위험이 제어되는 경우에만 사용할 수 있지만 일반적으로 비선형 산업 네트워크에서는 가장 안전한 옵션이 아닙니다.
리액터는 공진 주파수를 주요 고조파로부터 멀리 이동시켜 고조파 증폭을 줄이고 커패시터를 과부하로부터 보호합니다.
야금, 석유화학, 자동차, 제조 공장 등 VFD, 정류기, 용광로, 중공정 장비를 갖춘 산업이 가장 많은 혜택을 받는 경우가 많습니다.
항상 그런 것은 아닙니다. 심각한 고조파 조건에는 능동 필터링 또는 하이브리드 전력 품질 시스템과 같은 추가 솔루션이 필요할 수 있습니다.
고조파 측정부터 시작하여 부하 유형을 분석하고 공진 위험을 확인한 후 현장에 가장 안전한 보상 방법을 선택하십시오.
